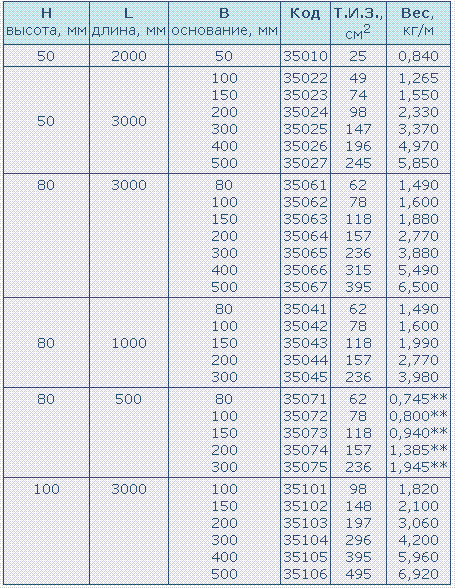

Металлические лотки неперфорированные
Сталь горячего цинкования по методу Сендзимира. Степень защиты: IP 40 только при использовании крышки, IP 44 при использовании крышек и специальных пластин.

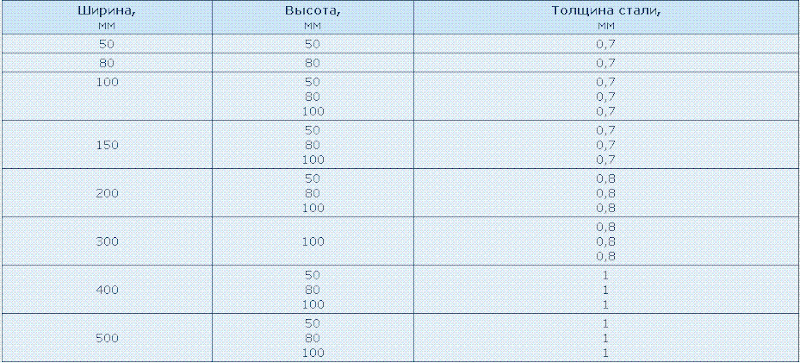

Толщина стенок металлических лотков в зависимости от сечения
Техническая инструкция:
Запатентованная кабельная система S5 соответствует стандарту CEI 23-31 и сертифицирована IMQ по следующим характеристикам:
* ласс защиты IP20-IP40-IP44;
* тип монтажа: настенный, потолочный, наклонный, комбинированный;
* снятие крышки: специальным инструментом.
Материалы:
Система S5 сделана из:
* оцинкованной по методу Сендземира стали или оцинкованной стали с толщиной: 0,7-1-1,2мм для прямых элементов; 0,6-0,8мм для крышек прямых элементов; 0,8-1мм для аксессуаров и их крышек;
* AISI 304 нержавеющей стали с толщиной: 0,8мм для прямых элементов; 0,6мм для крышек прямых элементов; 0,8мм для аксессуаров и их крышек.
Доступно по предварительной договоренности:
* RAL 7035 или иной цвет оцинкованной стали;
* Горячее цинкование после изготовления (согласно стандарту CEI 7,6).
Особенности сборки:
* Прямые элементы: основа с пазами 25х7мм с одной стороны и без пазов с другой, соответственно названными «Папа» и «Мама»; прямые элементы соединяются совмещением этих пазов, т. о. ограниченно используется «GTO» линейные соединения. Они должны быть использованы при соединении концов «Папа"-"Папа». Все прямые элементы имеют продолжающуюся кромку на боку. По центру основания каждого конца просверлено специальное отверстие для надежного электрического соединения.
* Аксессуары: соединяются путем вставления их в разъем «Мама» и фиксируются при помощи линейных соединителей (GTO) для разъемов «Папа». Они также соединяются между собой путем стыковки разъемов «Папа» (всегда) при помощи линейных соединителей.
* Крышки для прямых элементов: имеют специальные разъемы «Мама"-"Папа». Крышки соединяются этими разъемами и защелкиваются на лотки. Каждый конец имеет специальное просверленное отверстие для лучшего соединения. Каждый разъем «Папа» имеет резьбу (М5), разъем «Мама» просто просверлен.
* Крышки для аксессуаров: соединяются простым совмещением разъемов «Папа"-"Мама» прямых элементов. Они также могут быть соединены разъемами «Папа"-"Папа». Крышки защелкиваются на основу аксессуаров благодаря специальной кромке, находящейся на боку основы. Крышки лотков с размерами 50х50 не имеют данной кромки, но они закрепляются линейными соединителями. Крышки также имеют резьбу (М5) в центре каждого края, которая гарантирует электрическую проводимость. При необходимости можно использовать простые крышки без соединительных отверстий и разъемов «Мама-Папа».
Механическое исполнение:
* Кромка по всей длине края основы и крышки дает гарантию устойчивости к большим нагрузкам и делает сборку проще, т. к. отпадает надобность в болтах и гайках.
* Большое количество компонентов производится с болтами, гайками, шайбами, которые могут быть заказаны дополнительно.
* 10х7мм слоты по концам кромок: H50 №1 — Н8 №2 — Н100 №3.
Электрическое исполнение:
* Электрическая непрерывность, присущая всем компонентам системы S5 гарантируется линейными элементами, аксессуарами и всеми крышками. Заземление отмечено специально выдавленным символом, который защищен от закрашивания.
* Количество и тип компонентов изменяется в соответствии со средой монтажа:
o в соединениях оснований с нахлестом: 1 болт М6 (для электрического соединения) и фланцевая гайка;
o в соединениях оснований без нахлеста: 2 болта М6, 2 гайки, 1 соединительная пластина (PTCE), сделанная из никелерованной меди;
o в соединениях крышек с нахлестом: 1 болт М5;
o в соединениях крышек без нахлеста: 1 болт М5, 1 пластина (PTCE).
* Все электротесты системы S5, включая возможность предоставления использования «PE» автоматического функционирования (только для Н80 оцинкованных лестничных лотков), были произведены в CESI Милан. Документация «Официального теста и согласования» может быть выслана по запросу.
Среда применения:
Согласно уровню защиты кабеля, система S5 может быть классифицирована:
* IP 00: прямые элементы и аксессуары без крышек;
* P 20: прямые элементы с перфорированной основой и аксессуары, с установленной крышкой;
* IP 40: прямые элементы с неперфорированной основой и аксессуары, с установленной крышкой;
* IP 44: лоток IP 40 с дополнительным бандажом, установленным на каждом соединителе, клейкие печати для вертикальных секций, соединительные крышки основ (CGB) только на соединениях «Папа"-"Папа».
Соответствие стандартам:
* Компоненты системы S5 могут быть смонтированы двумя способами: лестничная система и лоточная система (всегда должна иметь крышку).
* Лестничная система: в настоящий момент нет национального стандарта для данного типа системы металлических лотков. Единственные подходящие стандарты CEI 64.8; 64.9; 64.10 и т. д. Европейский/международный стандарт CENELEI/IEC изучается в настоящий момент.
* Лоточная система: отвечает стандартам CEI 23-31 (металл) и 23-32 (изоляция).
СИСТЕМА для прокладки кабеля состоит из прямых элементов и аксессуаров, необходимых для прокладки кабеля во всех направлениях.
ЛОТКИ состоят из прямых элементов с перфорированной или неперфорированной основой и аксессуаров, устанавливаются без крышки. Если некоторые компоненты лотков требуют крышки (например, из-за капающей воды и т. д. ), то вся система не является каналом.
КАНАЛЫ состоят из прямых элементов с перфорированной (IP 20) или не перфорирован но и <1Р 40) основой и аксессуаров, установленных с крышкой. При отсутствии крышки даже на коротких секциях канал становится лотком и это снижает уровень защиты IP всей системы.
Т. И. З. (теоретически используемая зона или «геометрическая секция») — это зона, ограниченная внутренними стенками лотка/канала, которая, например, дпя каналов, может определять максимальное количество прокладываемого кабеля.
ИСПОЛЬЗУЕМАЯ СЕКЦИЯ — это теоретически используемая зона, уменьшенная определенным коэффициентом заполнения (для металлических каналов 1ЕС стандарт 23 31 составляет 50%).
КОД IP (International Protection) — двухзначный код защиты IP (International Protection — международная защита). Первая цифра показывает класс защиты от проникновения твердых предметов; вторая от проникновения жидкостей.
CEI 23-31 стандарты — это обозначение указывает, что продукт соответствует рекомендованным стандартам. Означает, что продукт прошел IMQ сертификацию и полностью проверен и протестирован Istituto del Marchio Qualita.
CEI EN 60529 и IEC 529 стандарты классифицируют степень защиты от проникновения твердых предметов и жидкостей и предписывают установленный метод тестирования.
Кабельные соединительные элементы и шунты (параллельные соединения) могут быть установлены в каналах и лотках (CEI 64-8, ст. 526.1) при следующих условиях:
* необходимо обеспечить электрическую изоляцию и сопротивление по меньшей мере равные требуемым, в зависимости от условий установки;
* коэффициент заполнения должен учитывать наличие соединительных элементов и/или шунтов (параллельные соединения);
* соединительные элементы и шунты (параллельные соединения) должны иметь уровень защиты, что касается активных частей, по крайней мере, IP2X для каналов, подходящий для места размещения лотков;
* кабельные соединительные элементы должны иметь характеристики и основной цвет, идентичные соединяемому кабелю;
* должно быть установлено лишь такое количество соединителей, которое возможно.
Металлические кабельные системы могут быть использованы как заземление (защита проводника) (CEI 64.8, ст. 543.2.1 и 543.2.2), до тех пор, пока:
* неразрывность электрической цепи обеспечивается защитой против механических, химических и электрохимических повреждений;
* по своим электропроводным свойствам не уступает заземлению (защита проводника), размеры указаны в ст. 543.1;
* присоединение к другим заземлениям (защита проводника) возможно на местах параллельного соединения (шунтах).
В соответствии с Руководством/ указанием ЕС 85/374 и DPR 224, и в частности/ в особенности с положением/ условием ст. 5, мы предоставляем следующие предупреждения касательно транспортировки:
* Обращайтесь со всеми материалами осторожно и аккуратно, используйте защитные перчатки.
* Храните материалы в прохладном, сухом месте и в оригинальной упаковке.
* Инструкции по сборке, вложенные в упаковку или поверх нее, должны храниться вместе с продукцией.
* Продукция должна быть установлена квалифицированными, опытными специалистами в соответствии со стандартами IEC и законодательством.
* Несоблюдение мер предосторожности, предписанных производителем, освобождает его от ответственности.
Цифры, данные, технические описания, торговые марки и утверждения могут быть изменены без предупреждения производителем. Для получения дополнительной информации и образцов высылайте письменный запрос.
Оцинковка
Большое количество оцинкованной стали используется в электрических системах. Цинк защищает сталь, но он изнашивается на протяжении всего времени срока службы. Степень износа зависит от внешних условий.
Горячее цинкование
Получается путем погружения в ванну с расплавленным цинком после обработки. Толщина цинка 50-57m=350-400г/кв. м цинка на каждой стороне.
Простая оцинковка
Получается путем электрического отложения. Толщина 7-12m=50-85г/кв. м. цинка на каждой стороне.
Оцинковка по методу Сендземира
Получается путем погружения в ванну с расплавленным цинком после механической обработки. Толщина измеряется путем суммирования толщины с двух сторон: 24-39м=170-200г/кв. м. ; 33-39м=235-275г/
[ ]
